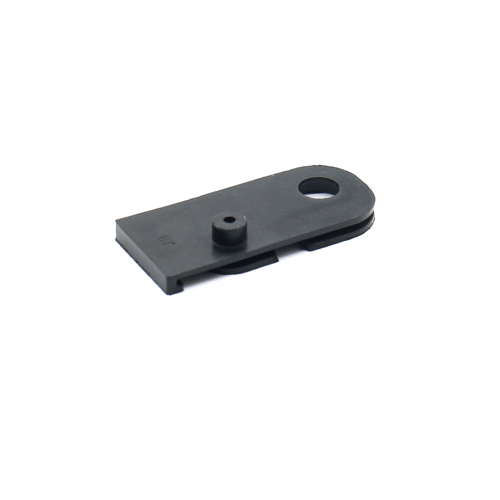

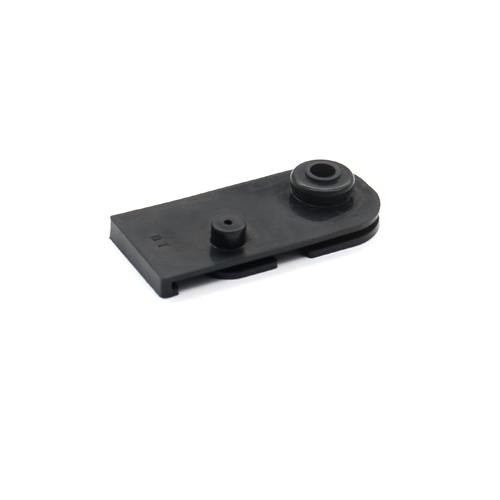

防尘板

制动防尘板2作为制动器防护装置，可以使制动器作业外表防止粉尘油污等异物侵入，并起到导流空气，对制动器散热的作用。

防尘板2模具结构与作业进程：

（1）模具结构

该落料拉深冲孔复合模具的结构选用正装式复合模：落料凸模、冲孔凸模、拉深凹模属上模部分；落料凹模、冲孔凹模、拉深凸模属下模部分。

（2）作业进程

防尘板2冲压时，将条料送入模具中，依托三个挡料销定位，平放到落料凹模上，上模随设备滑块下移，使压料板压紧条料。防尘板2滑块继续下移，大凸凹模（落料凸模与拉深凹模）落出圆料，滑块继续下移，大凸凹模与小凸凹模（冲孔凹模与拉深凸模）触摸，对上工步落下的圆料进行拉深，结束后随滑块继续下移，冲孔凸模与小凸凹模触摸，设备滑块到下死点后结束冲大孔工步。

防尘板2滑块上移，成形后工件留鄙人模，靠托料圈将工件托出，若工件留在上模，则卸料板将工件顶出，上模随滑块回到上死点，结束一个循环。防尘板2在模具中成形的整个作业循环简单总结为：落料→拉深→冲孔→卸料。
